Dimensionamiento y protección del cableado AC para inversores — Sección

Dimensionamiento y protección del cableado AC para inversores

Cómo elegir la sección del conductor según la intensidad y el método de instalación — referencia: REBT.

Clave: La sección del cable dependerá fundamentalmente de la intensidad máxima que deba soportar, lo cual estará detallado en el manual del inversor, y del método de instalación empleado (trayectoria, agrupamiento, temperatura ambiente, etc.).

Para seleccionar correctamente la sección, consulte la Tabla A del REBT que relaciona la intensidad máxima admisible del cableado según sus diferentes secciones, lo cual depende también del método de instalación. En la práctica, identificar la intensidad de diseño del circuito (corriente máxima esperada del inversor y cargas) y el método de instalación es el primer paso.

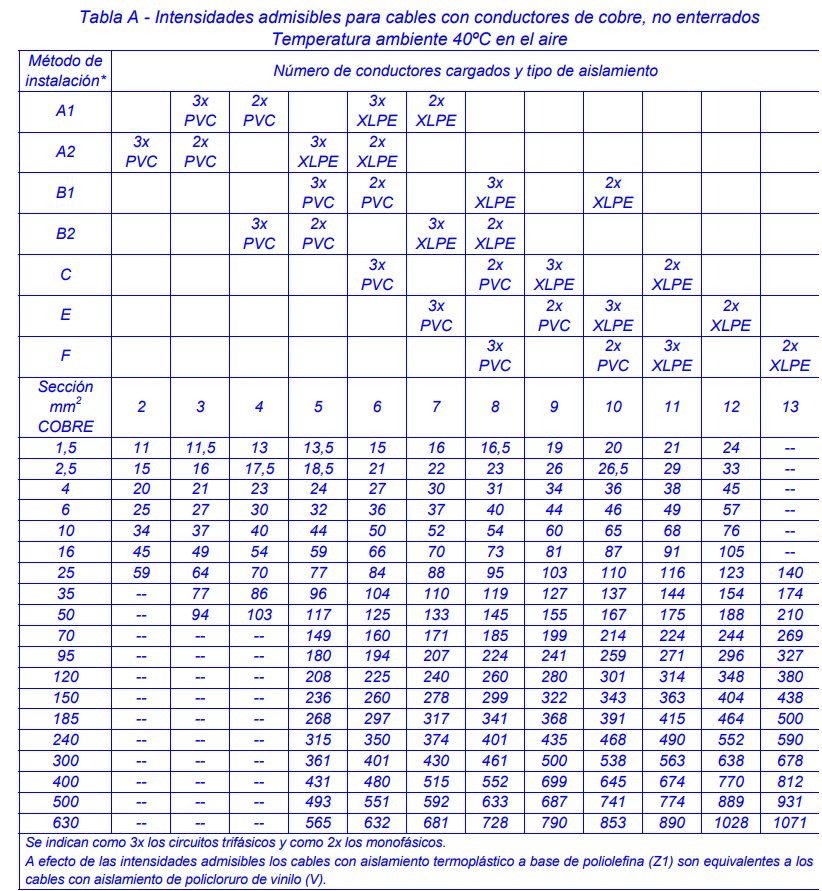

Tabla A del REBT: intensidad máxima admisible y secciones según método de instalación
Tabla A — REBT: elección de sección en función de la intensidad máxima admisible y el método de instalación. (Abrir para ver en mayor tamaño).

En la mayoría de instalaciones residenciales y comerciales ligeras la trayectoria más común para los conductores AC es el método B1 (tubos en pared o empotrados, canalizaciones con cierta separación). Por ello, cuando dimensione cableado para un inversor, es habitual consultar primero las columnas del REBT asociadas al método B1 y a la temperatura ambiente de la instalación.

Para instalaciones monofásicas se debe utilizar la columna marcada como , ya que hace referencia a conductor fase y neutro. Para instalaciones trifásicas, se elige la columna , correspondiente a las tres fases. Además, es importante seleccionar el tipo de aislante del cable (por ejemplo, PVC, XLPE o EPR), dado que cada material tiene una temperatura máxima admisible diferente y puede modificar la sección mínima necesaria. Una vez identificada la columna adecuada (2× o 3×) y el tipo de aislante, se determina la sección a utilizar según la intensidad máxima admisible indicada en la tabla del REBT.

Recuerde también:

  • Considerar correcciones por agrupamiento, temperatura y longitud (caídas de tensión).
  • Verificar la normativa local y la versión vigente del REBT antes de cerrar el proyecto.

En cuanto a la protección del inversor, se debe instalar un interruptor magnetotérmico cuya corriente nominal sea igual o inferior a la intensidad máxima admisible del cable, garantizando así que ante una sobrecarga o cortocircuito, el dispositivo de protección actúe antes de que el conductor alcance su límite térmico.

También es imprescindible disponer de protección contra sobretensiones, preferiblemente tanto permanentes como transitorias, ya que los inversores pueden ser especialmente sensibles a variaciones bruscas o prolongadas de tensión.

En relación con la protección diferencial, como mínimo se debe instalar un diferencial tipo A, capaz de detectar corrientes residuales de tipo alterno y pulsante. No obstante, se recomienda utilizar un diferencial tipo F, ya que proporciona una mayor inmunidad frente a corrientes de fuga con componentes de alta frecuencia, más habituales en inversores fotovoltaicos, y reduce el riesgo de disparos intempestivos.

La inyección en el cuadro principal debe realizarse conectando la salida AC del inversor directamente al circuito específico para generación fotovoltaica, preferiblemente a través de un subcuadro dedicado o en una sección claramente identificada del cuadro eléctrico. Este punto de conexión debe ubicarse aguas abajo del interruptor general de maniobra.
